در این مقاله به معرفی کلید مینیاتوری می‌پردازیم .
امروزه در سیستم‌های برق کشی یک ساختمان به مبحث ایمنی و حفظ جان توجه زیادی می شود که در همین راستا از وسایل مختلفی برای تامین اصول امنیتی در مدارهای الکتریکی و برق کشی یک ساختمان استفاده می‌شود یکی از این وسایل فیوزها هستند که مدارهای الکتریکی را در برابر جریان غیرمجاز محافظت می‌نمایند ، به این صورت که اگر جریانی بیش از جریان اسمی یک مدار از فیوز بگذرد ، برای حفظ امنیت و جلوگیری از اتصالی این وسیله جریان برق را قطع می‌کند و باعث می‌شود اجزای دیگر مدار آسیب نبینند
فیوزها از نظر سرعت و عملکرد به دو دسته فیوزهای کندکار و تندکار تقسیم می شوند :
فیوزهای کند کار : این نوع از فیوزها در برابر عبور جریان واکنش ملایم تری دارند و برق را دیرتر قطع می کنند ، از این فیوزها در مدارهای موتوری استفاده می شود
فیوزهای تند کار : این نوع از فیوزها در زمان کمتری جریان برق را قطع می‌کنند بنابراین در مصارف روشنایی بیشتر استفاده می‌شوند
در یک تقسیم بندی دیگر ، فیوزها از نظر ساختار نیز به فیوزهای گروهی ، پیچی ، مینیاتوری و غیره تقسیم می‌شوند که در زیر به معرفی یک گروه از آنها به نام کلیدهای مینیاتوری می پردازیم

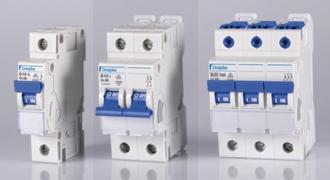

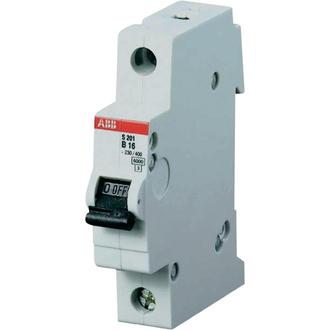

کلید مینیاتوری یا فیوز مینیاتوری
فیوز مینیاتوری یا کلید مینیاتوری یکی از وسایلی است که در سیستم‌های برق کشی استفاده می‌شود و می تواند مدار را در برابر جریان اضافه ای که وارد سیستم می‌شود محافظت نماید ، کلید مینیاتوری از دو روش برای برای انجام وظیفه خود استفاده می‌نماید :
1- عملکرد بی متال : در این مکانیزم فیوز مینیاتوری از یک فلز بی متال برای تشخیص جریان اضافه استفاده می‌نماید به این صورت که در اثر عبور جریان مدت دار بیش از جریان لازم کلید مینیاتوری عمل کرده و جریان برق را قطع می‌نماید در این صورت از بروز مشکلات بعدی جلوگیری می شود
2- عملکرد سیم پیچ : در این مکانیزم تشخیص میزان جریان به عهده یک سیم پیچ با تعداد دور کم و قطر زیاد است که در این صورت نیز با وارد شدن جریانی بیشتر از جریان لازم برای مدار فیوز مینیاتوری عمل کرده و جریان را قطع می‌نماید
انواع کلید مینیاتوری
فیوز مینیاتوری نوع B : کلید مینیاتوری نوع B معمولا در مصارف خانگی و روشنایی کاربرد دارند ، این کلیدها زمانی که جریان اضافه بین 3 تا 5 برابر جریان لازم برای مدار باشند در زمان مشخصی برق را قطع می‌کنند و حساسیت آنها به گونه‌ای است که برای کاربردهای عادی خانگی مناسب هستند که به آنها فیوز مینیاتوری تندکار نیز گفته می‌شود
فیوز مینیاتوری نوع C : نام دیگر این فیوزها کلیدهای مینیاتوری موتوری است که بیشتر کاربرد صنعتی دارند و هنگامی که جریان اضافه بین 5 تا 10 برابر جریان نامی باشد طی زمان مشخصی مدار را قطع می‌کنند ولی زمان قطع شان از تیپ B بیشتر است بنابراین این کلیدها به فیوز مینیاتوری کندکار نیز معروف هستند
فیوز مینیاتوری نوع D : کلید مینیاتوری نوع D ترانسفورماتوری نام دارد که برای مصارف صنعتی خاص مثلا مولدهای اشعه ایکس یا ترانسفورماتورها استفاده می‌شود این نوع از کلیدهای مینیاتوری در زمانی که جریانی بین 10 تا 20 برابر جریان نامی وارد مدار شود در زمان مشخصی مدار را قطع می کند ولی زمان قطع آن از بقیه تیپ‌ها بیشتر است
فیوز مینیاتوری نوع K : این نوع از کلید مینیاتوری نوع قدرت نام دارد که در ترانسفورماتورها ، موتورها و مدارات قدرت قابل استفاده است ، این نوع از کلیدهای مینیاتوری هنگام به وجود آمدن اضافه بار به سرعت جریان را قطع می کند و حد جریان برای قطع کمتر از تیپ های دیگر است
فیوز مینیاتوری نوع Z : فیوز مینیاتوری نوع Z نسبت به تیپ های دیگر دارای حساسیت بیشتری است و در مدت زمان کوتاهی با افزایش میزان جریان ، برق را قطع می‌کند در واقع در صورت بروز خطا در سیستم برقی عملکرد سریع تری نشان می‌دهد بنابراین در مدارهایی با حساسیت بالا استفاده می‌شود
