امروزه برای اتصال هادی سیم به شینه و سایر محل های مورد نیاز برای اتصال، از وسیله ای به نام کابلشو استفاده میشود که از امنیت بالاتری نسبت به روشهای قدیمی برخوردار است ، برای مثال در گذشته برای ایجاد اتصال الکتریکی و برقراری جریان سیمها دور یکدیگر پیچانده و از چسب برق برای ثابت نگه داشتن محل اتصال سیمها استفاده میکردند که این روش از امنیت کمی برخورداراست و به همین دلیل در میان لوازم جانبی برقی دارای اهمیت فراوانی میباشد
زمانی که کابلشو را از نزدیک مشاهده نمایید متوجه برخی علائم میشوید که بر روی آن حک شده است که به ترتیب ذیل می باشد:
- مقطع هادی مناسب برای کابلشو
- قطر سوراخ متناسب با پیچ
- علامت اختصاری شرکت سازنده
همچنین کابلشو یا سرکابل از دو جنس مس برای کابلهای مسی و آلومینیوم برای کابلهایی از جنس آلومینیوم میباشد که هر یک انواع و کاربرد مختص خود را دارند که در قسمت ذیل با آنها آشنا می شویم

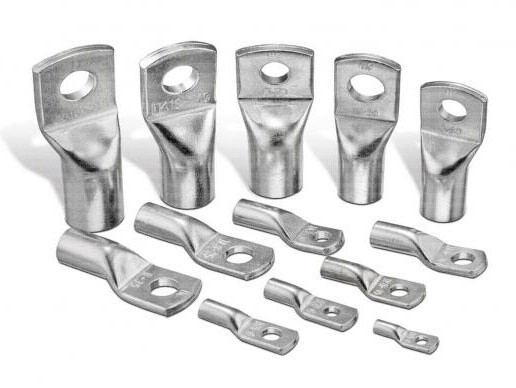

کابلشو مسی :
کابلشوی مسی از یک لوله مسی که هیچ گونه شکافی درآن وجود ندارد و درجه خالص بودن آن چیزی نزدیک به 99.5 درصد است تشکیل شده است که دارای استاندارد DIN 46235 بوده و به همین دلیل در اثر پرس شکافی بر روی ان ایجاد نمیشود . همچنین کابلشو دارای مدل های ذیل می باشد
- کابلشو مسی استاندارد ( نمونه تصویر )
- کابلشو مسی دو سوراخه ( نمونه تصویر )
- کابلشو مسی چهار سوراخه ( نمونه تصویر )
- کابلشو مسی زاویهدار ( نمونه تصویر )
- کابلشو مسی پیچی ( نمونه تصویر )
کابلشو آلومینیومی :
کابلشو های پرسی آلومینیومی ، در دو مدل که یک مدل برای سیم با سطح مقطع 10-400 میلی متر مربع و مدل دیگر برای کابلهای آلومینیومی که سطح مقطع دایره ای شکل دارند ، وجود دارند. این مدل از انواع کابلشو در زمانی که محل اتصال و کابل هر دو از جنس آلومینیوم باشند مورد استفاده قرار میگیرند
کابلشو بیمتال :
زمانی که جنس هادی و محل اتصال با یکیدیگر متفاوت باشند ، برای جلوگیری از عمل اکسیداسیون از کابل شو بی متال استفاده میشود ، به طور کلی کابلشو بیمتال برای انتقال جریان از کابلها و سیمهای آلومینیومی که سطح مقطع نیم دایره و دایره دارند ، بسیار مناسب است . همچنین خلوص مس و آلومینیوم بکار رفته در انواع کابلشو بی متال 99.5% می باشد
